セラミック固体棒は、産業界でどのような意外な用途に使われているのか？

シンプルなセラミック棒が、スマートフォン、ポンプ、さらには航空機エンジンの信頼性向上に役立っているとは、想像もつかないでしょう。これらの棒は、炉内の熱電対保護材、流体計量システムの精密プランジャー、織機の耐摩耗ガイド、航空宇宙の構造絶縁材として機能します。熱、摩耗、純度が重要な分野では、金属よりも優れた性能を発揮します。これらの部品は、 精密セラミック 製造業は、先進的な材料が産業上の課題を解決する分野です。ここでは、セラミック固体棒が期待をはるかに超える性能を発揮する4つの具体的な用途について見ていきましょう。

主なポイント

• セラミック製の棒は、1000℃を超える高温下で金属が破損する炉内の熱電対を保護する。

• 半導体製造において、セラミックロッドは厳密な公差を維持し、化学的攻撃に対する耐性を持つ。

• 繊維工場では、糸の摩耗を軽減し、機械の寿命を延ばすためにセラミック製のガイドロッドを使用している。

• 航空宇宙産業では、断熱材や軽量化のためのローターシャフトにセラミックロッドが用いられている。

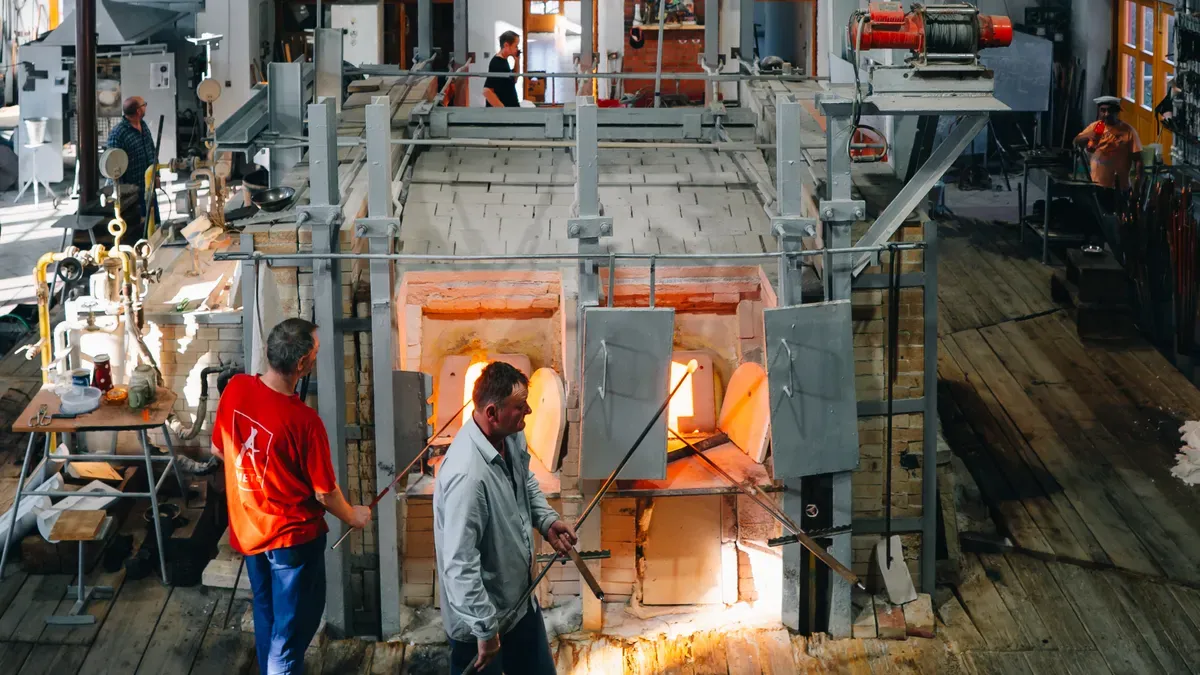

極度の高温に耐える

熱電対保護および炉支持部材

金属部品では対応できない作業を、炉の中にセラミック製の棒状部品を入れることで実現します。この棒状部品は熱電対保護管として機能し、繊細なセンサー配線を直火、腐食性ガス、そして極端な高温から守ります。工業用窯、熱処理炉、ガラス溶解槽といった過酷な環境下では、金属は軟化、酸化、あるいは溶融してしまいます。しかし、セラミック材料はそうではありません。摂氏1000度をはるかに超える高温環境下でも、その構造的完全性を維持します。

この能力を定義する数値を見てみましょう。

材質：Al₂O₃、BN、Si₃N₄、ZrO₂
最高使用温度：1000～2000℃

使用するセラミックの種類は、処理温度に応じて選択してください。アルミナ（Al₂O₃）は、材料の動作範囲の上限付近で安定した性能を発揮し、ジルコニア（ZrO₂）はさらに高い温度範囲に対応します。窒化ケイ素（Si₃N₄）は、耐熱衝撃性と機械的強度に優れた特性を備えています。これらのロッドは、急激な加熱や冷却サイクルによって劣化することはありません。熱膨張係数が低いため、高温ゾーンに浸漬したり、検査のために引き抜いたりしても、ひび割れを起こしにくいという利点があります。

炉内の発熱体支持材としても、セラミック製の固体棒が使用されます。この役割において、セラミック棒は電熱線や発熱体を正確な位置に保持します。棒は電気を通さず、高温下でも発熱体材料と反応しないことが求められます。セラミックはこれらの両方の要件を満たします。例えば、二ケイ化モリブデン発熱体は1800℃近くで動作します。そのため、剛性を保ち、かつ非導電性の支持材が必要です。セラミック棒はまさにそのような特性を備えています。これにより、棒の垂れ下がり、短絡、加熱対象物の汚染を防ぐことができます。

これらの用途では、単なる耐熱性以上のものが求められます。数千時間にわたる寸法安定性、そしてプロセスに不純物を混入させないための化学的不活性が不可欠です。セラミック製の固体ロッドは、これらの特性を安定して提供します。炉システムを設計する際、支持管や熱電対シースが金属製の代替品よりもはるかに長持ちすることが保証されます。

精密製造の実現

半導体および流体システムにおけるセラミック固体棒

半導体製造においては、微細な公差を維持する部品が必要です。セラミック固体棒は、ウェハハンドリングツール、真空チャック部品、フォトリソグラフィ装置内部の構造支持部材として使用されます。これらの棒は、エッチングガスや洗浄剤による化学的攻撃に耐性があり、急速な熱サイクル下でも寸法安定性を維持します。そのため、材料選定は非常に重要です。可能な限り、セラミックの熱膨張係数（CTE）をシリコンのCTEに合わせる必要があります。

炭化ケイ素はシリコンと熱膨張率が一致するため、ウェハーキャリア、真空チャック、CMPブロックなどに使用されています。窒化ケイ素と窒化アルミニウムは、フォトリソグラフィやウェハー処理において、構造部品または実装部品として使用されます。これらの材料は熱膨張係数が低いため、急速な熱サイクル中も寸法安定性が保たれます。窒化アルミニウムはシリコンと熱膨張率が非常に近いため、半導体製造における熱応力を低減できます。アルミナは熱膨張係数が高いため、気密フィードスルーや電子パッケージにおいてコバールと熱膨張率が一致する材料として使用されます。

Hexoloy® SiCセラミックスは、ウェーハキャリア、酸化炉ライナー、熱電対保護管、真空チャックなどにおいて、機械的、熱的、化学的な安定性を提供します。これらの用途では、Hexoloy炭化ケイ素のシリコンとの熱膨張率の一致、高い弾性率、化学的不活性、および高い熱伝導率が活用されています。

流体計量システムにも同様の精度が求められます。計量ポンプ内部では、プランジャーやピストンとしてセラミック製の固体ロッドが使用されます。これらのロッドは、1時間に数千回もシリンダー壁に沿って摺動します。金属は摩耗したり、焼き付きを起こしたり、腐食したりしますが、セラミックはそうではありません。その極めて高い硬度と滑らかな表面仕上げにより、摩擦とシールからの漏れが最小限に抑えられます。また、セラミックは、分析機器や医療用投薬装置の耐摩耗性ガイド部品としても使用されています。ロッドは数百万回の摺動サイクルを経ても直径が一定に保たれます。この安定性により、プロセスの精度が維持され、ポンプの寿命が延びます。

繊維製品製造における耐摩耗性

ガイドロッドおよび張力部品

高速織機は極めて高いサイクルレートで稼働します。糸は1分間に数千回もガイドロッド上を通過します。金属製のロッドは、この絶え間ない摩擦によって急速に摩耗します。そのため、劣化することなく継続的な摩擦に耐えられる素材が必要です。セラミックソリッドロッドは、まさにそのような特性を備えています。

繊維生産において、糸の品質は極めて重要です。ガイドロッドが摩耗すると、表面に欠陥が生じます。これらの欠陥は糸切れや生地の外観劣化の原因となります。頻繁な生産停止や不良品の発生は許されません。セラミックロッドはこの問題を解決します。その極めて高い硬度は、合成繊維と天然繊維の両方による摩耗作用に耐えます。また、負荷がかかっても変形せず、長時間の生産においても正確な直径を維持します。

この用途では、表面仕上げが非常に重要です。糸の摩擦を低減するためには、滑らかな摺動面が必要です。業界標準では、これらの部品には鏡面研磨仕上げが規定されています。

糸の摩耗を低減するためには、Ra≦0.4μmの鏡面研磨仕上げが必要である。

先進的なセラミックメーカーは、この基本要件を上回る性能を実現しています。表面粗さが0.1μRa以下のロッドを製造することで、繊維の損傷を最小限に抑え、ロッドの耐用年数を飛躍的に延ばしています。

表面粗さが0.1μRa以下の鏡面研磨された摺動面を用意することで、要求される仕上げを実現できます。

繊維機械の張力調整部品としてセラミックロッドも使用されています。これらの部品は、織り工程において糸の張力を正確に維持します。金属製の張力ピンは、時間の経過とともに溝ができてしまいます。この溝によって、生地の幅全体にわたって張力が不均一になり、最終製品の品質が低下します。セラミック製のソリッドロッドは、数百万回のサイクルを経ても元の形状を維持します。滑らかな表面により、摩擦が一定に保たれるため、生地のどの部分でも均一な張力分布が得られます。

その利点は、単なる耐摩耗性だけにとどまりません。セラミックロッドは腐食しません。繊維産業の環境には、水分、染料、化学処理剤などが含まれます。金属部品はこれらの条件下で錆びたり、腐食したりします。セラミックは化学的に不活性です。また、静電気の蓄積にも強く、この特性により、加工中の糸の絡まりや埃の付着を防ぎます。

セラミック製ガイドロッドを導入することで、メンテナンス頻度を大幅に削減できます。金属製ガイドは頻繁に交換が必要ですが、セラミック製ガイドは数ヶ月から数年も持ちます。初期費用の差額は、ダウンタイムの削減、スペアパーツ消費量の減少、製品品質の向上によって、何倍ものメリットとなって回収できます。

航空宇宙部品の強化

絶縁体と回転軸

航空機や宇宙船のシステム内部では、セラミック製の固体棒が重要な役割を果たしています。電気絶縁体として、これらの棒は繊細な部品を電流の流れから遮断します。飛行中の振動や温度変化にも耐え、電気を通しません。航空電子機器、点火システム、センサーアセンブリなどで、これらの棒は不可欠な役割を果たしています。その高い絶縁耐力により、故障が重大な結果を招くような環境下でも短絡を防ぎます。

セラミックロッドは、コア製造用の小さなノッチ付きロッドとしても使用されます。メーカーは、中空複合構造を製造する際に、これらのロッドをマンドレルまたは成形型として使用します。ノッチは、積層中に繊維またはプリプレグ層を正確な位置に保持します。複合材が硬化したら、ロッドを取り外すと、完全に成形された内部チャネルが残ります。この技術により、翼、胴体部分、エンジンナセルなどの軽量構造部材が製造されます。

ローターシャフトの用途には、非常に高い精度が求められます。 ローター用セラミックロッド 高速回転時でもバランスを維持します。セラミック材料は鋼鉄に比べて優れた強度対重量比を提供します。この特性により、ベアリングや支持部にかかる遠心力が軽減されます。ロッドはシール面との連続回転による摩耗に強く、高温のエンジン部と低温のベアリング部との間の温度勾配にも耐えます。

航空宇宙分野におけるこれらの用途にセラミック製の固体棒が選ばれるのは、金属では性能が劣るためです。鋼鉄は腐食しやすく、アルミニウムは摩耗が早く、チタンは熱を敏感な部分に伝導します。セラミックは幅広い温度範囲で寸法安定性を保ち、相手部品との焼き付きや固着もありません。また、低密度であるため、厳しい重量制​​限にも対応できます。1キログラムでも軽量化できれば、燃費効率と積載量が向上します。

航空宇宙分野において、品質管理は極めて重要です。取り付け前に、各ロッドの寸法、表面仕上げ、材料特性を検証します。非破壊検査により、内部構造の完全性を確認します。トレーサビリティにより、粉末の準備から最終加工までの全工程が記録されます。これらの厳格な基準により、セラミックロッドは数千時間に及ぶ飛行時間においても信頼性の高い性能を発揮します。航空宇宙システムを設計する際、セラミック部品を使用することで、重要な機能が故障しないという確信が得られます。

セラミック製の固体棒が炉内の熱電対を保護したり、半導体工場でウェハーをガイドしたり、織機で糸の摩耗を軽減したり、航空宇宙システムを断熱したりする様子を目にしたことがあるでしょう。これらの棒は隠れた優位性を持っています。金属が熱、摩擦、または純度要求によって破損する問題を解決します。カスタムソリューションを求めるエンジニアにとって、信頼性の高いセラミック棒は、 セラミック固体棒 専門メーカーから入手可能です。金属をセラミックに置き換えることで、他にどのような工業部品の性能を向上させることができるでしょうか？

よくある質問

高温炉用途に最適なセラミック材料はどれですか？

アルミナは、材料の許容使用範囲の上限付近での使用に適しています。ジルコニアは、使用範囲をさらに広げます。窒化ケイ素は、優れた耐熱衝撃性と機械的強度を提供します。これらの材料はいずれも、急激な加熱・冷却サイクルにも耐え、ひび割れを起こしません。

セラミック製の固体棒は、どのようにして流体定量ポンプの性能を向上させるのでしょうか？

これらのロッドは、定量ポンプ内部のプランジャーやピストンとして使用されます。極めて高い硬度と滑らかな表面仕上げにより、摩擦とシール漏れを最小限に抑えます。ロッドは数百万回のサイクルにわたって直径を維持します。この安定性により、プロセスの精度が維持され、ポンプの耐用年数が延長されます。

繊維メーカーが金属製のガイドロッドよりもセラミック製のガイドロッドを好むのはなぜですか？

金属製ガイドは、糸との摩擦が続くとすぐに摩耗してしまいます。セラミックロッドは、金属製ガイドよりもはるかに長く摩耗に強く、長期間にわたって表面の状態を維持します。鏡面仕上げの表面は繊維の損傷を軽減します。また、湿気、染料、化学処理にも強く、交換頻度を大幅に減らすことができます。

セラミックロッドが航空宇宙用ローターシャフト用途に適している理由は何ですか？

高速回転時にはバランスが重要です。セラミック材料は鋼鉄に比べて優れた強度対重量比を提供します。この特性により、ベアリングにかかる​​遠心力が軽減されます。ロッドは連続回転による摩耗に強く、高温部と低温部の間の温度勾配にも耐えることができます。

セラミック製の固体棒は、絶縁体用途において電気を伝導できますか？

いいえ。これらの絶縁体は、その絶縁耐力によって、繊細な部品を電流の流れから隔離します。振動や温度変化にも耐え、電気を通しません。この特性により、航空電子機器、点火システム、センサーアセンブリにおける短絡を防ぎます。
