シェンシンセラミック加熱抵抗絶縁体ステアタイトセラミックケース抵抗器用

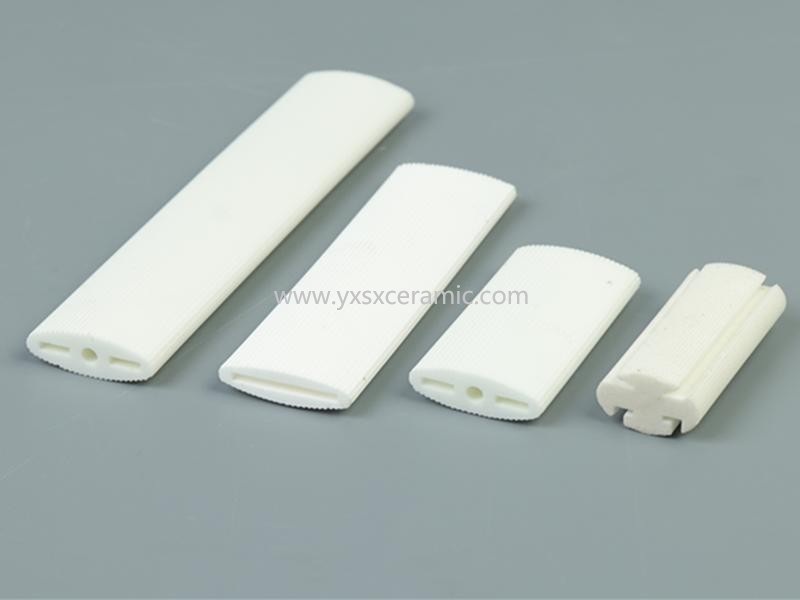

アルミナセラミックロッドは優れた電気絶縁特性を持ち、電流漏れを効果的に防止できます。抵抗器のコア材としてよく使用され、抵抗ノイズを低減し、より安定した抵抗値を提供することで、抵抗器の高出力動作を可能にし、同時に集積密度を高めることができます。アルミナセラミック棒は受動的な保持具ではなく、抵抗器の設計における能動的かつ機能的な部品である。電気絶縁基板：その主な機能は、優れた電気絶縁体となるベースを提供することです。抵抗線（ニクロム線、カンタル線など）はこの棒に巻き付けられ、アルミナがコイル同士や外部の接地との短絡を防ぎます。メカニカルコア：抵抗器の強固な構造的骨格を形成し、機械的強度と安定性を提供します。動作中、曲げ、亀裂、振動に耐える必要があります。ヒートシンク／熱管理器：これは非常に重要な役割を担います。抵抗線が加熱されると、アルミナ棒がその熱を吸収します。アルミナはセラミックとしては熱伝導率が高く、抵抗線から熱を奪い、その長さに沿って拡散させ、周囲の空気や抵抗器の外装ケースに放散させることができます。これにより「ホットスポット」の発生を防ぎ、抵抗器がより高い電力レベルに対応できるようになります。

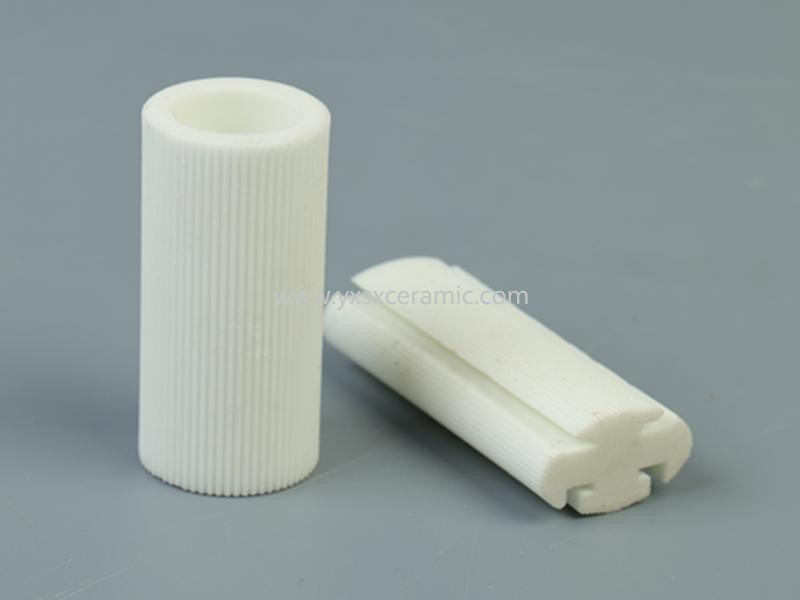

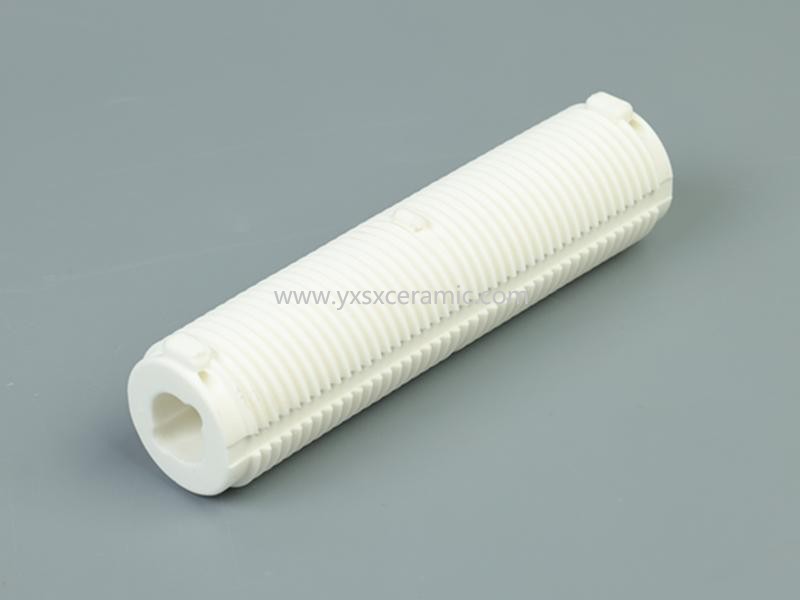

ステアタイトケースを使用した一般的な抵抗器の種類これらの抵抗器タイプにおけるステアタイトセラミックス：巻線抵抗器：構造：ニクロム線などの抵抗線を、ステアタイト製のセラミック棒または管に巻き付けます。ステアタイト製の本体が巻線の芯となります。より高い電力定格の場合、このアセンブリはより大きなステアタイト製の管またはケース内に配置され、熱伝導と環境保護を向上させるために、その空間はシリコーンセメントで満たされます。外観：一般的には、金属製の端部キャップと軸方向リードを備えた、白色、褐色、または灰色がかった円筒形の本体です。 パワーフィルム抵抗器：巻線抵抗器に似ていますが、抵抗膜が導線ではなくステアタイト棒に塗布されています。 セメント抵抗器：ステアタイトケースに熱伝導性があり不燃性のセメントを充填することで、電力定格を向上させ、素子を保護する特殊なタイプの巻線抵抗器。

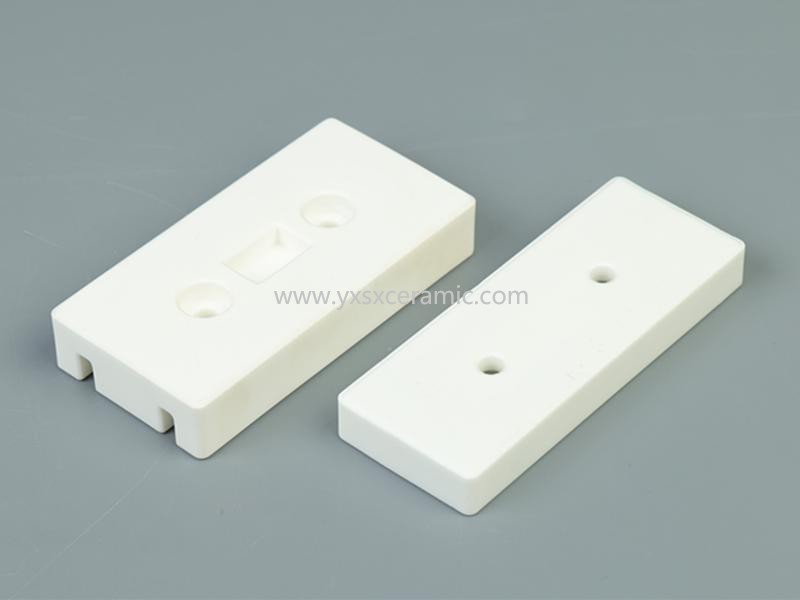

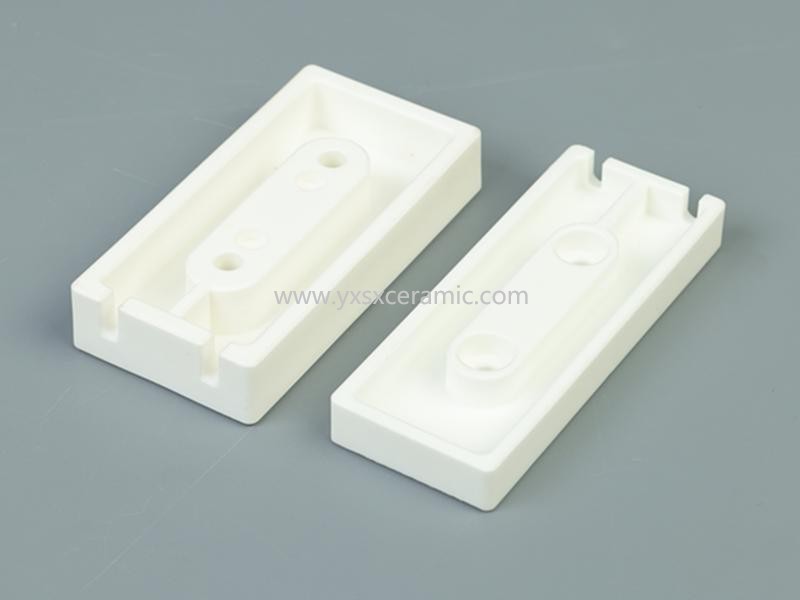

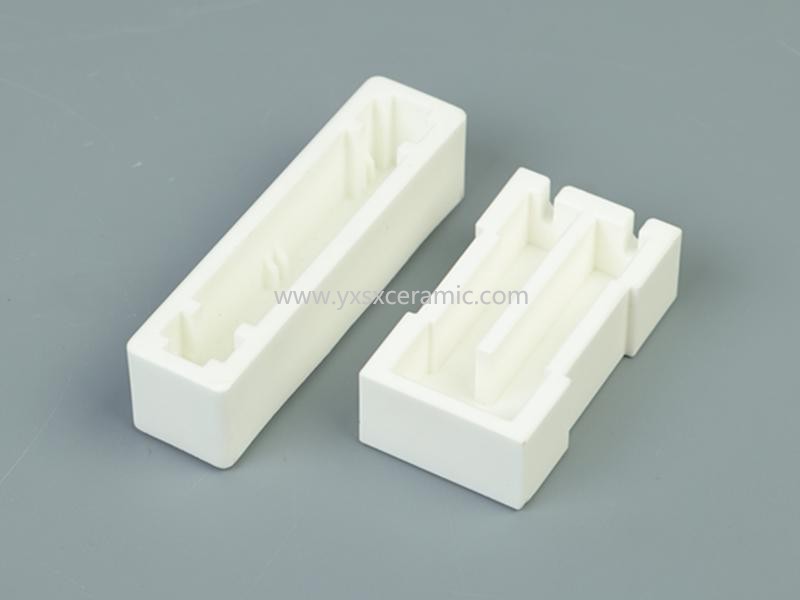

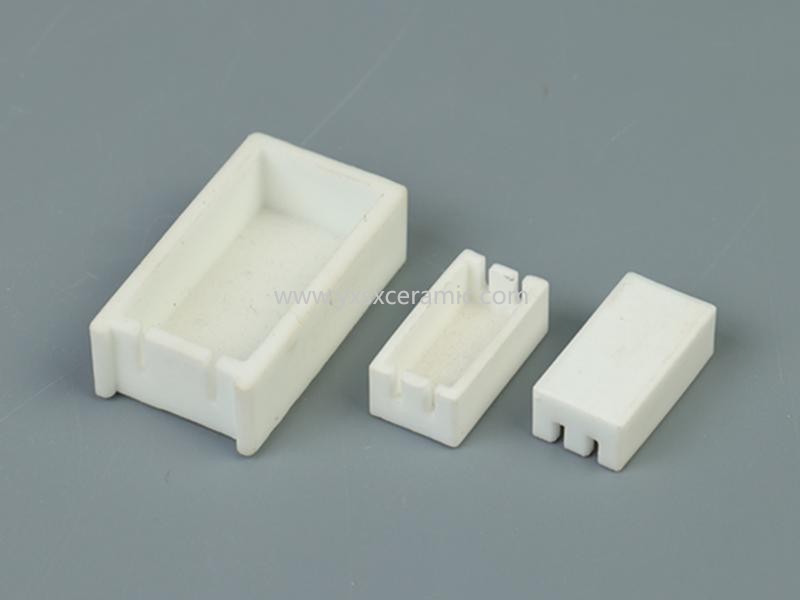

セラミック抵抗器カバーケースは、抵抗器を封入するために使用されるセラミック材料製の筐体です。これはいくつかの重要な機能を果たします。 ・電気絶縁性：セラミックは優れた絶縁特性を持ち、抵抗器が他の部品や導体と接触するのを効果的に防ぎ、短絡を回避し、回路の安全性と正常な動作を保証します。 ・放熱性：セラミック材料は熱伝導率が高く、動作中に抵抗器で発生した熱を外部に伝達するのに役立ち、抵抗器の過熱を防ぎ、性能への影響や損傷を防ぎます。 ・機械的保護：自動車や産業用途などの過酷な環境において、衝撃、振動、摩耗などの機械的損傷から抵抗器を保護できます。 ・環境保護：セラミック製のカバーケースは抵抗器を外部環境から隔離し、湿気、ほこり、腐食性ガスの影響を受けるのを防ぎ、抵抗器の安定性と耐用年数を向上させます。 セラミック製の抵抗器カバーケースは、セメント抵抗器などの高出力抵抗器によく使用されます。通常、さまざまな形状とサイズがあり、さまざまな種類の抵抗器や定格電力に対応できます。

 セラミック抵抗器カバーは、電気・電子システムにおける抵抗素子を収容・保護するために設計された、高性能セラミック材料（通常は酸化アルミニウム）を主成分とする保護・絶縁筐体です。セラミック抵抗器ケースは、優れた電気絶縁性、高い熱安定性、そして堅牢な機械的強度を兼ね備えているため、高出力、高温、高電圧の用途で広く使用されています。
