セラミック基板の選択、アルミナ材料の特性、用途など、考慮すべき要素

選ぶとき アルミナセラミック基板純度、耐摩耗性、熱安定性などを確認する必要があります。材料がニーズに合致していることを確認するために、必ず技術データをチェックしてください。この材料は、電気絶縁性、高い機械的強度、優れた耐薬品性を備えているため人気があります。

主なポイント

• アルミナセラミック基板を選ぶ前に、プロジェクトに必要な要件を把握しておきましょう。用途によって、電気絶縁性や耐薬品性など、特別な特性が求められる場合があります。

• アルミナセラミックを選ぶ際は、必ず純度グレードを確認してください。純度が高いほど、電子機器や医療機器など、過酷な環境下でも優れた性能を発揮します。

• 技術データシートをよく読んでください。粒度、機械的強度、熱伝導率などの重要な項目を確認しましょう。そうすることで、基材があなたのニーズに合っているかどうかを確認できます。

アルミナセラミックス選定における重要な要素

応募要件

アルミナセラミック基板を選ぶ前に、プロジェクトに必要な要件を把握しておく必要があります。業界によって、材料に求めるものは異なります。 アルミナセラミック は様々な場所で使用されています。電子回路、高電圧機器、点火プラグの絶縁体、LEDライト、レーザー部品、半導体製造用の耐プラズマ部品などに見られます。これらの用途では、熱、電気、化学物質に耐えられる材料が必要です。

ヒント： 基材の特性がプロジェクトに適していることを確認してください。電子機器を扱う場合は、強力な電気絶縁性が必要です。医療機器の場合は、生体適合性と耐薬品性が求められます。

考慮すべき主な点は、機械的特性、熱的特性、電気的特性です。電子機器、航空宇宙、医療分野では、安全性と優れた性能を確保するために、これらの特性が不可欠です。

アルミナセラミック基板の一般的な用途要件：

• 回路基板とセンサーのための高い電気絶縁性

• 構造部品に優れた機械的強度

• 熱にさらされるデバイスに対して優れた熱安定性を発揮します。

• 過酷な環境に対する耐薬品性

基板がどこで使用されるかについても考慮する必要があります。以下の表は、各業界におけるアルミナセラミック基板のニーズを示しています。

パフォーマンスの優先順位

アルミナセラミック基板を選ぶ前に、何が最も重要かを明確にしておく必要があります。適切な材料を選ぶことで、製品の寿命が延び、性能も向上します。純度、粒度、そして製造方法は、基板の性能に大きく影響します。

• 超高純度アルファアルミナ粉末は、フォトニクスおよびエレクトロニクス用途において、より優れた結晶品質とより高い収率をもたらします。

• 化学的に不活性な粉末は酸やアルカリと反応しないため、過酷な環境下でも基材の安定性が保たれます。

• 高純度アルミナは、熱伝導性、電気絶縁性、機械的強度を向上させます。つまり、電子機器の信頼性が向上するということです。

• 粒子サイズを制御することで、滑らかな表面と強固な構造が得られます。これは研磨や結晶成長にとって重要です。

• 高度な加工技術により、粉末の均一性が向上し、ハイテク用途に適した製品となる。

注記： 最高の性能を求めるなら、高純度アルミナと高度な加工技術を用いた基板を選びましょう。これらの特長により、製品は過酷な環境下でも優れた性能を発揮します。

以下の表は、高信頼性用途における最も重要な性能優先事項を示しています。

アルミナセラミック基板から最良の結果を得るには、純度、粒度、加工方法をプロジェクトに合わせて選択することが重要です。必ず技術データシートを確認し、グレードを比較して、ニーズに合った適切な材料を選びましょう。

アルミナセラミックスの概要

アルミナセラミックとは何ですか？

アルミナセラミックは、多くの新技術に利用されています。主成分は酸化アルミニウム（Al₂O₃）です。純度は様々で、非常に高純度のものもあれば、低純度のものもあります。純度によって、過酷な環境での性能が変わってきます。アルミナセラミックは非常に丈夫なので、過酷な環境でも優れた性能を発揮します。また、高温にも耐えることができ、1,500℃を超える高温でも機能します。さらに、電気を通さないため、電子機器の保護にも役立ちます。

主な機能の簡単なリストは以下のとおりです。

用途に合った純度グレードをお選びください。高純度アルミナセラミックは硬度が高く、耐久性に優れています。

一般的な用途

アルミナセラミックは多くの分野で使用されています。その特殊な特性により、過酷な作業にも適しています。以下にその使用例をいくつかご紹介します。

• エンジン用スパークプラグ

• 民生機器における電子基板

• 自動車システムにおけるセンサー

• 航空宇宙用アビオニクスの構成要素

• 医療画像診断装置および埋め込み型センサー

• 耐酸性ポンプインペラおよびバルブ

• 木工および金属加工用の研磨材

• 高圧ナトリウムランプと赤外線検出窓

アルミナセラミックは、電子機器、自動車、航空機、医療機器など、様々な分野で優れた性能を発揮します。過酷な環境下でも長持ちし、高い耐久性を維持します。

アルミナセラミックの特性

純度と等級

アルミナセラミック基板を選ぶ際には、純度が非常に重要です。純度レベルによって材料の性能が大きく左右され、特に電子機器や高度な工場といった過酷な用途においてはその影響が顕著になります。用途に応じて様々なグレードが用意されています。以下の表は、最も一般的なグレードとその用途を示しています。

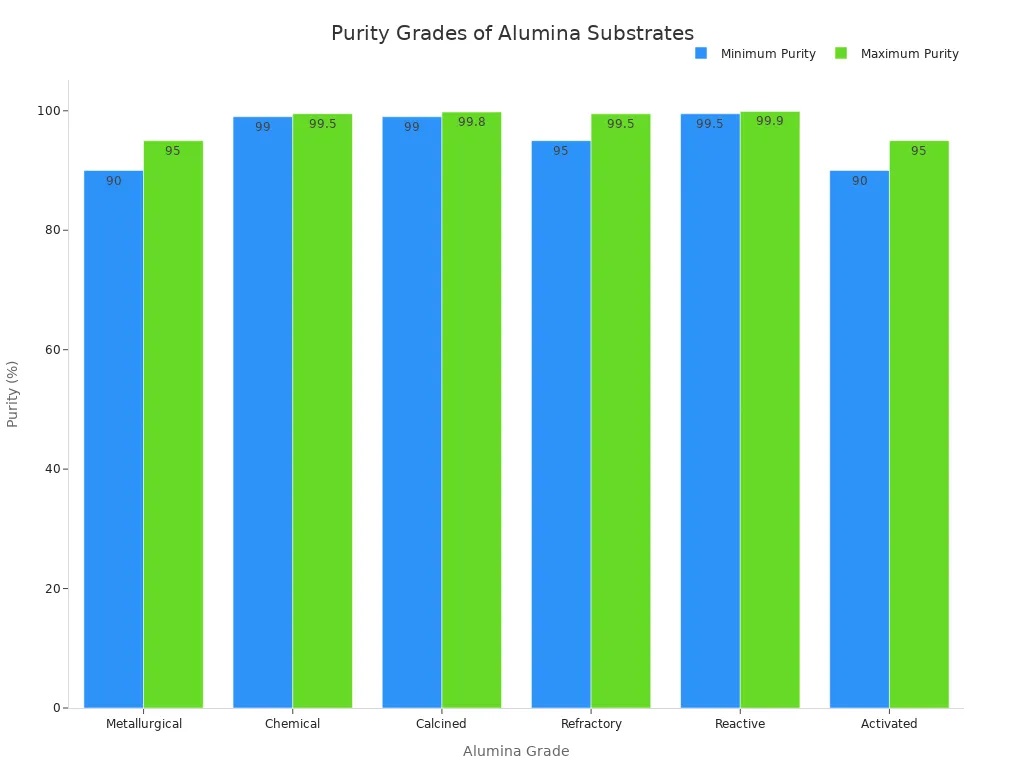

また、以下の表をご覧いただくと、各グレードにおける最低純度と最高純度の比較が分かります。

各グレードにはそれぞれ用途があります。工業用アルミナは一般的な工場作業に適しています。工業グレードは触媒やコーティングなど、中程度の純度が求められる用途に使用されます。高純度および超高純度アルミナは、電子機器、レーザー、半導体製造に必要です。例えば、高純度アルミナ（99.9%以上）は、問題を引き起こす可能性のある不純物を排除できるため、電子機器において非常に重要です。純度90～95%の冶金グレードは、より多くの不純物を含んでいてもよく、それほど敏感ではない用途に使用されます。

ヒント： 用途に合った純度グレードを必ず選択してください。高純度アルミナセラミックは、精密な電子機器や光学機器に適しています。

熱伝導率

熱伝導率は、材料がどれだけ効率的に熱を伝達するかを示す指標です。アルミナセラミックは中程度の熱伝導率を持つため、多くの電子機器や工場用途に適しています。下の表は、温度上昇に伴う熱伝導率の変化を示しています。

温度が上昇すると、熱伝導率は低下します。これは、パワーモジュールやLEDライトなどの熱制御に役立ちます。アルミナセラミックを他のセラミックと比較すると、価格と性能のバランスが優れていることがわかります。

• アルミナ：熱伝導率は中程度で、ほとんどの電子機器に適しています。

• ベリリア：非常に高い。極度の暑さに最適。

• 窒化アルミニウム：高硬度で、ヒートシンクや半導体用途に最適。

注記： ほとんどの電子基板において、アルミナセラミックは特殊セラミックほど高価ではなく、十分な熱制御性能を発揮する。

電気絶縁

アルミナセラミックは、電流が流れてはいけない場所に電流が流れるのを防ぐのに非常に優れています。これは、電流を安全に保ち、回路を保護する上で非常に重要です。以下のような利点があります。

• 高い絶縁抵抗により、信号は正しい経路を通ります。

• 電気伝導率が低いため、電気漏れを防ぐことができます。

• 高電圧の場所でも問題なく動作するため、電気的なトラブルのリスクが低くなります。

アルミナセラミックは高い抵抗率と絶縁耐力を持つため、送電線、電子回路、高電圧機器に最適な素材です。信号の明瞭性を保ち、部品を電気的なトラブルから保護する上で、信頼できる素材と言えるでしょう。

ヒント： 高電圧または高周波用途では、安全性と良好な動作を確保するために、アルミナセラミック基板を使用してください。

機械的強度

過酷な作業には丈夫な材料が必要です。アルミナセラミックは非常に強度が高く、曲げ強度は約386±12MPaです。つまり、応力や摩耗に耐えることができるため、コネクタ、RFモジュール、その他高い耐久性が求められる部品に適しています。

• アルミナセラミックは摩耗しにくく、工場内でも強度を維持します。

• ジルコニア強化アルミナ（ZTA）は、高負荷のかかる作業に適した硬さと靭性を備えています。

• 医療器具において、アルミナセラミックは熱による損傷をほとんど受けずに1000回以上の洗浄に耐えることができる。

ある研究によると、一部のセラミック基材は何度も曲げると強度が22%低下するのに対し、アルミナセラミックは90%以上の強度を維持した。ハンナ・クーパー博士は、その優れた性能から、アルミナセラミックを「高摩耗領域におけるゴールドスタンダード」と呼んでいる。

警告: 過酷な使用環境や繰り返し使用に耐える、丈夫で長持ちする部品が必要な場合は、アルミナセラミックをお選びください。

耐薬品性および耐摩耗性

アルミナセラミックは、化学薬品や摩耗による損傷を受けにくいため、過酷な環境下でも長持ちします。ISO 10545-13やISO 10545-14といった、耐薬品性および耐汚染性に関する世界規格を満たしています。これらの規格は、材料が酸、アルカリ、および汚れに耐えられるかどうかを検証するもので、病院、研究所、工場などにとって重要な要件です。

多孔質の少ないセラミックは、弱点が少ないため摩耗しにくい。粒子が小さいほど、材料の強度はさらに高まる。アルミナセラミックは酸やアルカリと反応しないため、錆びたり強度が低下したりしない。その硬度と高い融点により、熱や力によって変形することなく、強度を維持する。

• 耐薬品性とは、化学物質に触れても材料が分解するのを防ぐ性質のことです。

• 不活性であるということは、基材が錆びたり、時間の経過とともに劣化したりしないことを意味する。

• 硬度が高く、多孔性が低いため、傷や微細なひび割れを防ぎます。

ヒント： 強力な化学薬品を使用する場所や、頻繁に清掃を行う場所では、アルミナセラミック基材の方が長持ちし、強度も維持されます。

プロパティとアプリケーションのマッチング

エレクトロニクス

回路を安全かつ低温に保つには、適切な基板が必要です。アルミナセラミックは、電気絶縁性と熱伝導性を兼ね備えています。これらの特性により、過熱や電流漏れを防ぐことができます。ヒートシンクやマイクロチップには、アルミナセラミックが最適です。デバイスの安定した動作を維持します。機械的強度も高く、電子機器が過酷な環境やストレスに耐えるのに役立ちます。温度や化学的要件に合わせて、常に適切なグレードを選択してください。

ヒント： 精密電子機器には、絶縁性と熱伝導性に優れた基板を使用してください。これにより、干渉や過熱を防ぐことができます。

医療機器

人や機器を保護する材料が必要です。アルミナセラミックは生体適合性があり、耐薬品性に​​も優れています。そのため、埋め込み型センサーや画像診断装置に最適です。その強度により、機器は頻繁な洗浄や取り扱いにも耐えることができます。洗浄剤や体液による腐食にも、このセラミックは頼りになります。医療用途の基材を選ぶ際には、安全基準を満たすために、純度と強度を重視してください。

自動車および産業

過酷な環境下でも長持ちする部品が必要です。アルミナセラミックは、熱伝導性、絶縁性、強度に優れています。これらの特性により、車載電子機器の熱管理や短絡防止に役立ちます。また、腐食や化学薬品による損傷にも強く、過酷な作業環境でも優れた性能を発揮します。エンジンや機械など、高温下でも安定した性能を維持します。

1. 熱伝導は熱の制御に役立つ。

2. 断熱材は車両の電子機器を安全に保ちます。

3. 強度と耐久性が高ければ、部品の寿命も長くなります。

4. 耐腐食性により、強力な化学薬品から保護します。

5. 高温安定性により、部品は極度の高温下でも正常に動作します。

注意：自動車や工場で使用する前に、必ずセラミックのグレードと特性を確認してください。

技術データシートを読む

主要パラメータ

技術データシートを見ると、 アルミナセラミック部品最も重要な詳細に注目してください。これらの詳細によって、基板がプロジェクトに適しているかどうかがわかります。純度、粒径、多孔性を確認する必要があります。99%アルミナセラミックのような高純度タイプは、過酷な環境でより優れた性能を発揮します。強度については、ビッカース硬度と曲げ強度を確認してください。精密な部品が必要な作業では表面精度が重要なので、公差等級と表面粗さ（Ra値）を確認してください。高温環境や電子機器で基板を使用する場合は、熱膨張係数と絶縁耐力をテストしてください。

ヒント： 最良の結果を得るためには、技術的な詳細を常に作業環境に合わせてください。

成績を比較する

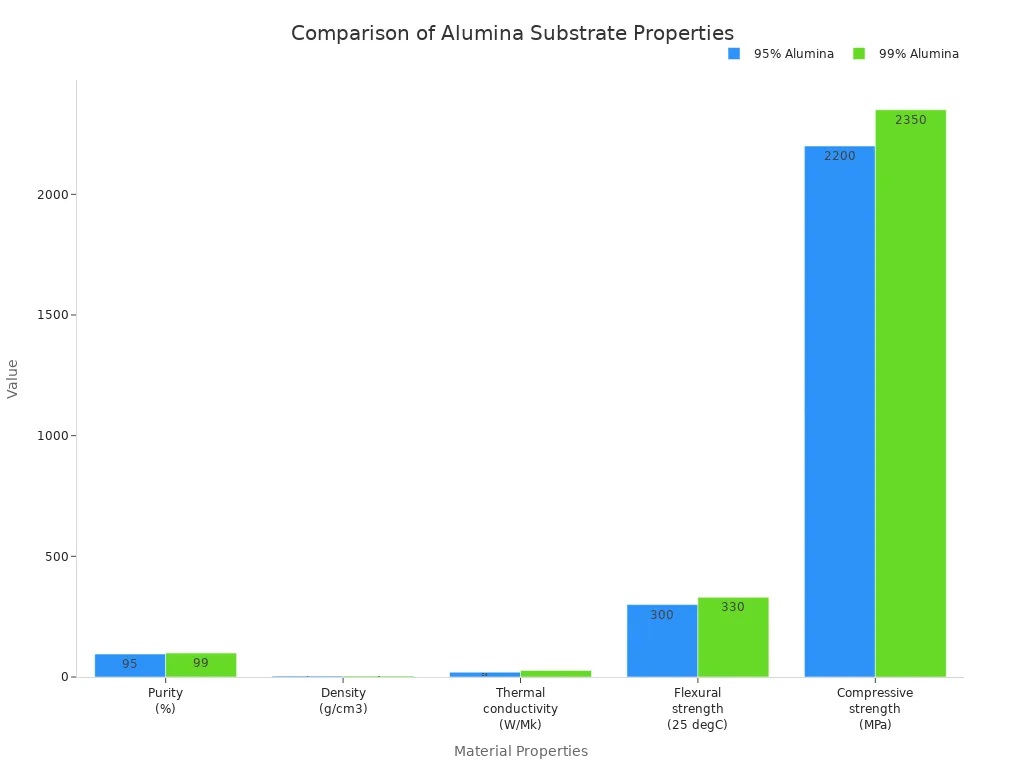

用途に合ったアルミナセラミック部品を選ぶには、さまざまなグレードを比較検討する必要があります。技術データシートを見ると、95%アルミナセラミックと99%アルミナセラミックは同じではないことがわかります。純度が高いほど、密度、熱伝導率、強度が高くなります。以下の表は、これらのグレードを比較するのに役立ちます。

高性能電子機器や医療機器には、99%アルミナセラミックを使用してください。一般的な工場用途には、95%アルミナセラミックで十分コストパフォーマンスに優れ、性能も良好です。

アルミナセラミックと代替品の比較

その他の陶磁器

アルミナセラミックスが他のセラミックスとどう違うのか疑問に思うかもしれません。多くのエンジニアがアルミナを選ぶ理由は、価格が手頃で性能が良いからです。また、部品に加工しやすいという利点もあります。ジルコニアセラミックスも選択肢の一つです。強度が高く耐久性にも優れていますが、価格は高くなります。さらに、製造方法もより複雑です。以下の表は、両者の違いを示しています。

アルミナは入手しやすく、価格も手頃です。高い性能が求められる電子機器には、99%アルミナセラミックを使用できます。一般的な用途には、95%アルミナセラミックが最適です。さらに高い強度が必要な場合は、ジルコニアが最適です。

セラミック材料には長所と短所があります。以下の表にそれらの点を示します。

代替案を選ぶべき時

場合によっては、アルミナセラミック以外のものを使うべきでしょう。以下に、そうすべき場合の例をいくつか挙げます。

• 費用を節約したいなら、厚膜回路は薄膜回路よりも安価です。予算が少ない場合は、厚膜回路を選びましょう。

• 非常に精密な部品が必要です。薄膜回路は、高い精度が求められるセンサーやRFシステムに最適です。

• 作業は単純だ。厚膜回路は、基本的な制御や単純な電子回路に適している。

• あなたはハイテク分野で働いていますね。薄膜回路は航空宇宙や医療機器に最適です。

ヒント： プロジェクトに最適な素材を常に選択してください。良質なアルミナセラミック部品が必要な場合は、99%アルミナセラミックまたは95%アルミナセラミックが適しているかどうかを確認してください。非常に高い強度が必要な場合や特殊な用途の場合は、ジルコニアなどの他のセラミックを検討してください。

アルミナセラミック基板を選ぶ際には、純度と粒度を考慮する必要があります。プロジェクトに必要な要素を検討し、技術データを確認してISO 3651などの規格に適合しているかどうかを確認してください。以下に、参考となる手順をいくつか示します。

1. 作業に最適な原材料を選びましょう。

2. 粒子のサイズが適切であることを確認してください。

3. 品質をテストして、良いものであることを確認してください。

4. 効果の高さとコストのバランスを見つけることが重要です。
