電気・自動車産業におけるステアタイトセラミック部品の主要7つの産業用途

ステアタイトセラミックスは、マグネシウムケイ酸塩をベースとした工業用セラミックスで、数十年にわたり電気絶縁材や工業部品に使用されてきました。電気絶縁性、機械的強度、寸法安定性、比較的低い誘電損失、そして優れた高温性能を兼ね備えているため、従来のポリマーでは軟化、変形、または絶縁性能の低下が生じるような用途に適しています。

エンジニアや産業分野の購買担当者にとって、ステアタイトの価値は単に電気絶縁体であることだけにとどまりません。この材料は構造的な支持力を提供し、熱下でも正確な寸法を維持し、電気的および機械的なストレスに長期間耐えることができます。グレードや製造プロセスによっては、ステアタイトはビーズ、ブッシング、スペーサー、端子台、ベース、ホルダー、スリーブ、その他の精密部品に成形できます。

この記事では、7つの実用的な用途を検証し、特定の電気部品や自動車部品にステアタイトが適しているかどうかを判断する方法を説明します。

ステアタイトセラミックが工業部品に使用される理由

ステアタイトは、主にタルク由来のケイ酸マグネシウムを主成分としています。成形および焼結後、単一のポリマーや金属材料では得られないような特性の組み合わせを実現します。

一般的な市販データによると、ステアタイトはグレードや用途条件によって異なりますが、曲げ強度が約140～160 MPa、熱伝導率が約2.5～3.0 W/m・K、熱膨張係数が約8.5～10 × 10⁻⁶/℃、最高使用温度が約1200℃です。一部の低損失グレードでは、室温で10¹⁴ Ω・cmを超える体積抵抗率を示すものもあります。これらの値は、普遍的な仕様ではなく、グレード固有の値として扱うべきです。

※実際の性能は、セラミックの組成、形状、雰囲気、周波数、温度、および試験方法によって異なります。

産業調達においては、これは材料を最高温度や断熱値のみに基づいて選定するのではなく、完全な使用環境に基づいて選定する必要があることを意味する。

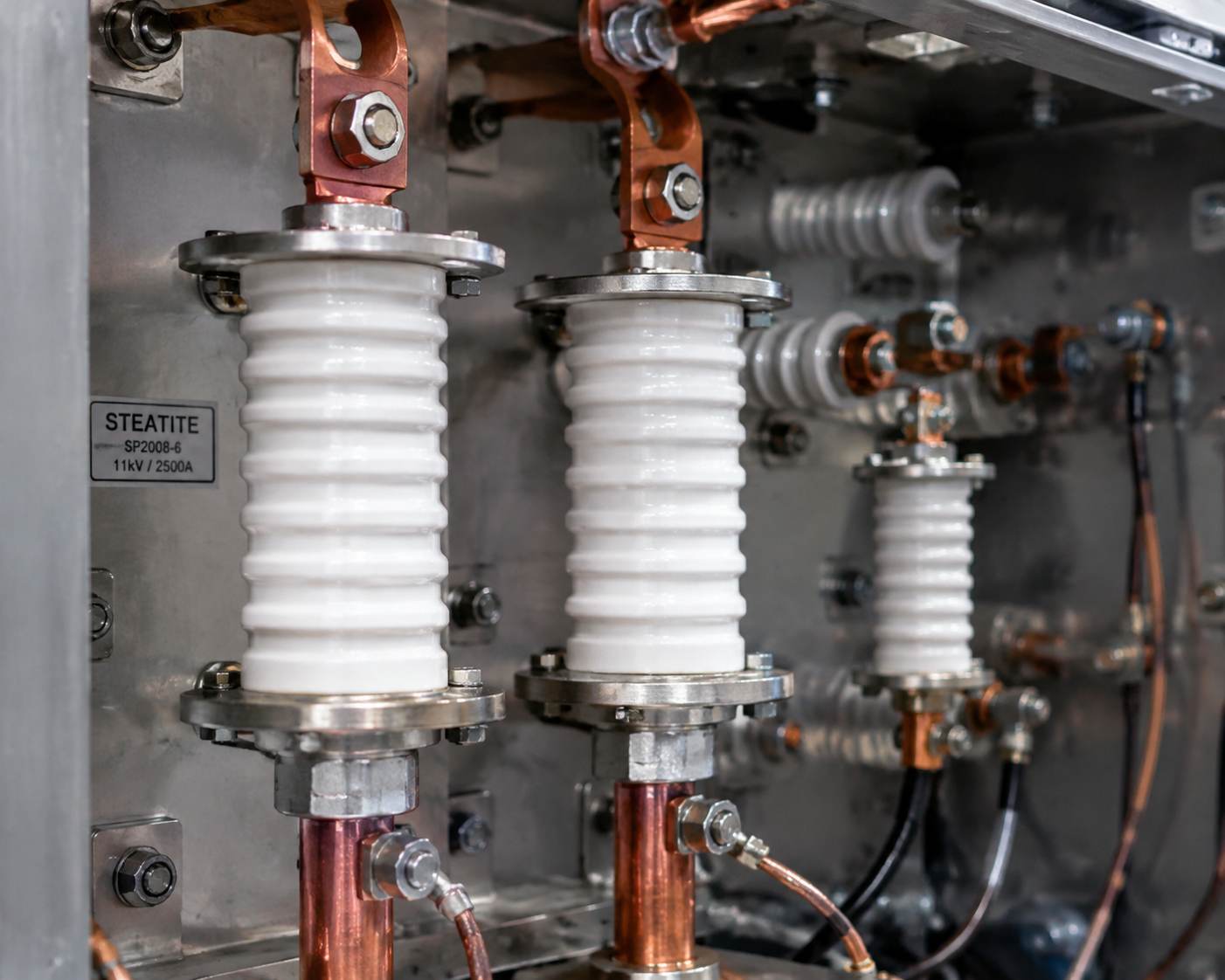

1. 電気絶縁体、ブッシング、および貫通部材

滑石の最も確立された用途の一つは、電気絶縁材である。

ブッシングや貫通部品は、導電要素をハウジング、フレーム、取り付け構造物、または隣接する導体から分離します。これらは、部品が高温にさらされる場合でも電気絶縁を安定して維持する必要がある場合に特に有効です。

ステアタイト製品は、一般的にブッシング、絶縁ビーズ、スリーブ、端子部品、その他の絶縁構造物として製造されています。

例えば、セラミックブッシュは同時に3つの機能を果たす必要がある場合がある。

• 電気的絶縁を維持する。
• 導体を機械的に支持する。
• 加熱および冷却中も形状を維持する。

このため、セラミックは暖房機器、開閉装置、制御機器、および産業用電気機器において特に魅力的な材料となっている。

購入時に ステアタイトセラミック絶縁体そのため、エンジニアは材料だけを指定するのではなく、必要な電圧、沿面距離、動作温度、機械的負荷、取り付け方法、および環境条件を確認する必要があります。

2. ヒューズ本体およびヒューズベース

ヒューズ保護システムには、機械的完全性を維持しながら電気エネルギーを遮断できる絶縁部品が必要である。

ステアタイトは、電気絶縁性と機械的強度を兼ね備えているため、ヒューズ本体、ヒューズケース、ヒューズベース、および関連部品に使用されます。市販のステアタイト製品には、特に電気保護用途向けに設計されたヒューズケースが含まれます。

ヒューズ本体は寸法精度も維持しなければならない。寸法安定性が低いと、端子位置、接触圧力、組み立て公差、ひいては保護装置の信頼性に影響を与える可能性がある。

複数のサイズのヒューズを製造するメーカーにとって、カスタムセラミック成形は、部品の形状を電気設計および組み立て要件に合わせて調整できるため、特に有用である。

3. 発熱体および高温電気機器

滑石は、発熱体の周囲にも広く使用されている。

電気加熱システムは、温度と電気的ストレスという複雑な要素が組み合わさることで、扱いが難しい。金属製の発熱線には機械的な支持と電気的な絶縁が必要であり、周囲の部品は繰り返し加熱と冷却のサイクルに耐えなければならない。

ステアタイトセラミック製のホルダー、ビーズ、ベース、およびワイヤーサポートは、抵抗線を適切な位置に保持すると同時に、金属構造物との不要な電気的接触を防ぐことができます。

代表的な用途としては以下のようなものがあります。

• 工業用ヒーター
• 電気オーブン
• 暖房キャビネット
• 抵抗加熱装置
• 熱処理装置
• 家庭用および業務用暖房器具

ステアタイト製造業者は、セラミックホルダー、抵抗線ホルダー、ベース、絶縁ビーズなどを、自社の既存製品の種類として挙げている。

連続運転型の暖房システムの場合、調達チームは、記載されている最高動作温度だけに頼るのではなく、熱サイクル試験による性能評価を行うべきです。一度の高温曝露に耐えた部品でも、数千回の加熱・冷却サイクルでは異なる挙動を示す可能性があります。

4. 端子盤および電気接続システム

端子台は、電気導体を接続・整理するための機械的な基盤を提供する。高温環境では、従来のポリマー製端子台は、温度上昇に伴って機械的特性や絶縁特性が劣化するため、不向きになる可能性がある。

ステアタイト製端子台は、電気絶縁性と機械的剛性、寸法安定性を兼ね備えています。暖房器具、電気キャビネット、その他の電気機器に使用されています。

産業機器メーカーにとって、端子台の形状は、セラミック材料そのものと同じくらい重要な場合が多い。

重要な設計変数には以下が含まれます。

これは、 カスタムステアタイトセラミック部品 標準部品に比べて実用的な利点を提供できる。

5. 自動車用点火装置および高温部品

自動車システムでは、絶縁材料は振動、熱、電気的ストレス、油、燃料蒸気、および急激な温度変化にさらされる。

セラミック材料は、自動車の電気絶縁材として長い歴史を持つ。スパークプラグはセラミック電気絶縁材の代表的な例だが、現代のスパークプラグ絶縁体は、従来のステアタイトではなく、高純度アルミナを主成分としているのが一般的だ。この絶縁体は、高電圧導体と電極を金属製ハウジングから分離する役割を果たす。

しかしながら、ステアタイトは、その電気的、機械的、および熱的特性が用途の要件を満たす場合、特定の自動車および点火関連の支持部品として検討することができる。

潜在的な用途としては以下のようなものがある。

• 絶縁スペーサー
• 端末はサポートしています
• 点火システム支持部品
• センサー関連の絶縁構造
• 高温対応電気ホルダー
• セラミック製スリーブおよびブッシング

重要なのは材料の適合性です。燃焼室に直接さらされる部品や、極めて過酷な熱サイクルにさらされる部品には、アルミナ、ジルコニア、コーディエライト、またはその他の特殊セラミックが必要となる場合があります。

6. 自動車用電気・電子アセンブリ

現代の自動車には、ますます多くの電気・電子システムが搭載されている。エンジン、排気システム、アクチュエータ、センサー、パワーエレクトロニクスなどの周辺は高温になるため、材料選定において困難な問題が生じる可能性がある。

ステアタイトは、主に電気的絶縁性、適度な機械的強度、寸法安定性、および耐熱性が求められる部品において魅力的な材料です。技術セラミックスのサプライヤーは、自動車分野もステアタイトおよび関連セラミック材料の確立された用途分野であると認識しています。

自動車用途においては、エンジニアは最高温度だけでなく、熱プロファイル全体を考慮に入れるべきである。

有用な評価手順は次のとおりです。
動作温度 → 熱サイクル → 電圧 → 機械的振動 → 化学物質への曝露 → 寸法公差 → 製造プロセス

例えば、部品が振動を受ける場合、十分な圧縮強度を持つセラミックを選択するだけでは不十分です。鋭利な角、穴、薄い部分、応力集中などは、信頼性に大きな影響を与える可能性があります。

7. 高周波計測・制御機器

ステアタイトは、適切なグレードのものが電気絶縁性と低い誘電損失、寸法安定性を兼ね備えているため、計測、制御、高周波電気用途にも使用されています。

ステアタイトは、スペーサー、リング、ビーズ、スリーブ、ソケット、その他の精密電気部品などの絶縁部品に従来から使用されてきました。

これは以下のような場合に役立ちます。

• 高周波機器
• 電気制御システム
• 測定機器
• RF関連の絶縁構造
• スイッチ部品
• 精密電気アセンブリ

しかし、誘電特性は周波数と温度に依存します。室温および低周波数で十分な性能を示すセラミックの仕様であっても、高周波数でも同様に機能するとは限りません。

RF用途や精密用途の場合は、セラミックメーカーに誘電率、誘電正接、体積抵抗率、および実際の動作周波数と温度における試験条件を問い合わせてください。

適切なステアタイト部品の選び方

材料選定は、部品名ではなく、使用条件から始めるべきである。

このアプローチは、よくある購入時のミス、つまり、最高耐熱温度が使用温度よりも高いという理由だけでセラミックを選択するというミスを回避するのに役立ちます。

標準品と特注品のステアタイトセラミック部品

寸法や電気的要件が既存の設計と一致する場合、標準的なセラミック部品が適しています。これにより、金型コストを削減し、調達期間を短縮できます。

専用部品は、部品が独自の組み立て方法に適合する必要がある場合に、より有用になります。

カスタムデザインには以下が含まれる場合があります。

• 非標準の穴パターン
• 複数の段差のある直径
• 溝と位置決め機能
• 薄肉断面
• 特殊な取り付け形状
• 厳しい寸法公差
• 統合されたスロットまたはチャネル

OEMメーカーや産業機器メーカーにとって、カスタム成形は二次組立工程の数を削減することにもつながる。

しかし、セラミックの設計においては、製造工程を最初から考慮に入れる必要がある。鋭利な内角、不必要に薄い部分、そして管理の不十分な公差は、製造の難易度を高め、不良率を増加させる可能性がある。

7つのアプリケーションの実際的な比較

ステアタイトセラミックの見積依頼書には何を含めるべきですか？

技術的に役立つ見積依頼書には、図面と材料名以上の情報が含まれているべきである。

最低限、以下を提供してください。

1. 部品図： 寸法、公差、穴、ねじ山、溝、および重要な表面を含めてください。
2. 電気に関する要件： 動作電圧、絶縁抵抗、耐電圧、周波数、および該当する場合は必要な試験方法を明記してください。
3. 熱要件: 連続温度、最高温度、加熱速度、冷却速度、および予想される熱サイクル数を記述してください。
4. 機械的要件: 圧縮荷重、曲げ荷重、振動荷重、衝撃荷重、または組み立て荷重を特定する。
5. 表面要件: 必要に応じて、表面処理、粗さ、金属化、その他の表面要件を指定してください。
6. 量： 年間生産量とバッチサイズは、最も経済的な成形方法と金型製作方法に影響を与える可能性がある。
7. 検査要件： 生産開始前に、寸法検査、電気試験、目視検査、および抜き取り検査の要件を明確に定義する。

この情報により、サプライヤーは標準が ステアタイトセラミック部品 既存の配合で十分か、あるいはカスタマイズされた配合や形状の方がより適切か。

ステアタイトが最適な選択肢となる場合

ステアタイトは、工業部品に電気絶縁性、機械的剛性、寸法安定性、および高温耐性の組み合わせが必要な場合に特に魅力的な材料であり、より高価な高性能セラミックに不必要に移行する必要がない。

必ずしもあらゆる用途に最適なセラミックとは限りません。より高い電気的性能や機械的強度が求められる場合はアルミナが好ましい場合があり、コーディエライトは特定の熱衝撃用途に有利な場合があります。また、極度の摩耗、熱伝導性、または高電圧環境に対応するためには、他の先進的なセラミックが選択される場合もあります。

したがって、最も効果的な材料選定プロセスは、運転条件、部品形状、生産量、および必要な耐用年数から始まります。これらの要素が明確になれば、メーカーは標準的なステアタイト部品とカスタム仕様のステアタイトセラミック部品のどちらが技術的にも商業的にも優れたソリューションとなるかを判断できます。

電気機器および自動車部品メーカーにとって、目標は単に図面に適合するセラミック部品を見つけることではありません。より良いアプローチは、電気的、熱的、機械的、および製造上の要件をまとめて指定し、完成したセラミック部品が想定される耐用年数全体にわたって信頼性を維持できるようにすることです。
