工業用ポンプやバルブはなぜ漏れ続けるのか？

化学プラント、浄水場、あるいはその他の重工業プロセスラインを管理されている方なら、流体漏れの厄介さは既にご存知でしょう。摩耗したメカニカルシールを交換し、ポンプを再び稼働させたとしても、わずか数か月後には、床に全く同じ水たまりができているのです。流体制御システムの頻繁な漏れや早期摩耗は、メンテナンス予算を圧迫し、予期せぬダウンタイムを引き起こし、深刻な安全上の危険をもたらします。

ほとんどのエンジニアは、直感的に運転条件に原因を求めます。スラリー、酸性流体、高温液体のポンプ輸送は、頻繁な修理を伴うものだと彼らは考えます。しかし、根本的な原因は通常、流体そのものではなく、内部部品に使用されている炭素鋼、青銅、PTFE（テフロン）などの従来材料の限界にあるのです。

従来の冶金技術では対応できない場合、技術セラミックスは故障修理のサイクルから恒久的に脱却する手段となります。特定の内部部品をアップグレードすることで、機器の寿命を数ヶ月から数年に延ばすことができます。

シールの早期破損の隠れたメカニズム

標準部品が故障する理由を理解するには、ポンプハウジングやバルブ本体内部で何が起こっているのかを調べる必要があります。流体システムの故障は、主に摩耗、化学腐食、熱変形という3つの要因によって引き起こされます。

流体に微細な固体粒子が含まれている場合、それらの粒子は金属やポリマー製のシール材に対してサンドペーパーのように作用します。時間が経つにつれて、これらの粒子はシール面に微細な溝を刻み込みます。溝が十分に深くなると、加圧された流体が漏れ出す可能性があります。さらに、腐食性の高い化学物質は金属構造を徐々に侵食し、表面に凹凸が生じ、密閉性が損なわれます。

漏れを発生源で止める：セラミック製シーリングリング

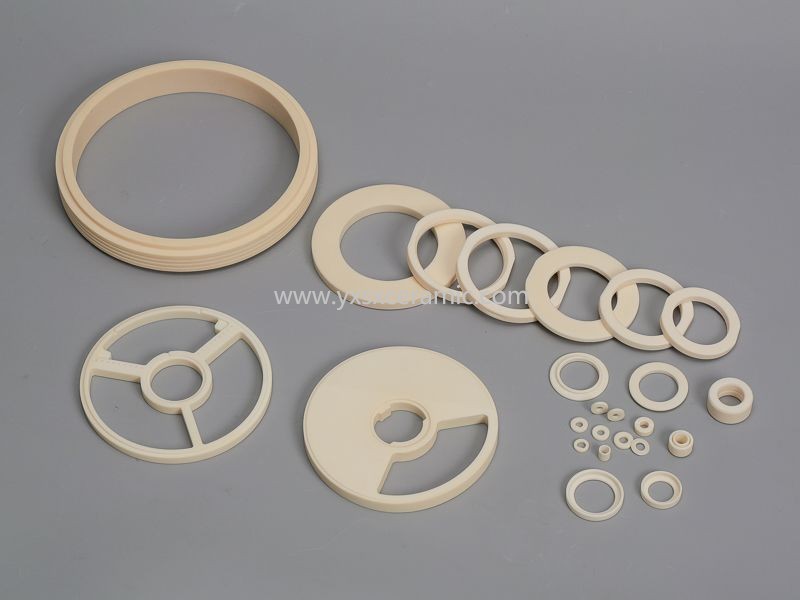

メカニカルシールは、あらゆる回転流体機器の心臓部です。これは、2つの非常に平らな面が互いに押し付けられ、片方が回転することによって成り立っています。どちらかの面に傷がつくと、漏れが発生します。ここで、 耐摩耗性に優れたセラミック製シーリングリング ポンプの耐用年数を完全に変えてしまう。

工業用セラミックス、特にアルミナ（酸化アルミニウム）と炭化ケイ素は、ダイヤモンドに匹敵する硬度を有しています。砂、金属片、結晶化した化学物質などの研磨性媒体がポンプ内を通過しても、セラミック表面を傷つけることはできません。シール面は光学的に平坦な状態を保ち、微細な流体膜が回転を潤滑しながら液体の漏れを防ぎます。

セラミックスは、物理的な硬度だけでなく、化学的にも不活性です。硫酸、水酸化ナトリウム、あるいは強力な有機溶剤を注入しても、劣化、錆び、膨張することはありません。下の表は、これらの材料特性の大きな違いを示しています。

劣化しない高精度流量制御

バルブは、従来とは異なる技術的な課題を抱えています。流量を制御するには、内部部品が流体を繰り返し開閉、または絞る必要があります。ボールバルブ、ゲートバルブ、混合水栓などでは、内部のディスクやプレートが1日に何千回も互いに擦れ合います。

従来のプラスチック製またはゴム製のバルブカートリッジは、高圧または急激な温度変化にさらされると変形します。部品の形状がわずか数ミリメートルでも変化すると、バルブは密閉性を失い、内部からの滴下や外部からの漏れが発生します。内部の調整機構を 耐久性に優れたアルミナセラミック製バルブプレート この問題を完全に解消します。

セラミック製バルブプレートは、高度な研削・研磨技術を用いて製造され、光帯単位で測定されるほどの平坦度を実現しています。この素材は熱膨張がほぼゼロで吸湿性も低いため、環境に関係なく正確な寸法を維持します。高度に研磨された2枚のセラミックプレートが互いに摺動することで、気密性の高いシールが形成されます。摩擦係数が非常に低いため、バルブは数百万回の作動サイクルにわたって、大量の潤滑油を必要とせずに容易に作動し続けます。

ジルコニアの脆性問題を克服する

硬度と耐摩耗性において明らかな利点があるにもかかわらず、多くの工場管理者は、脆性という脆弱性を懸念してセラミックスの使用をためらっています。これは、工学的に妥当な懸念事項です。水撃（水圧衝撃）、激しい振動、または突然の機械的衝撃を受ける流体システムでは、標準的なアルミナ部品に亀裂が生じる可能性があります。

材料科学は、イットリア安定化ジルコニアの開発によってこの問題を解決した。ジルコニアは、変態強化と呼ばれる独自の特性を持つことから、「セラミック鋼」と呼ばれることが多い。

ジルコニアに亀裂が進展しようとすると、亀裂先端にかかる応力によって材料の微細な結晶構造が正方晶から単斜晶へと相転移します。この相転移により、材料の局所的な体積が約3～5%膨張します。この膨張によって亀裂が物理的に押しつぶされ、それ以上進展することが阻止されます。

統合する 耐摩耗性ジルコニアセラミック加工部品 ポンプシャフト、バルブステム、または高衝撃調整ピンにセラミックを使用することで、両方の利点を享受できます。セラミックの極めて高い耐薬品性と耐摩耗性に加え、構造用金属に匹敵する破壊靭性を備えています。工業プロセスにおける過酷な物理的負荷にも、破損することなく耐えることができます。

アップグレードの実際のコストを評価する

確かに、エンジニアリングセラミックスは、市販の標準的な金属部品やポリマー部品よりも初期購入価格が高い。しかし、産業機器の評価は初期購入価格だけで判断すべきではない。総所有コスト（TCO）こそが唯一重要な指標である。

過酷で摩耗性の高い環境で稼働する化学薬品移送ポンプの、典型的な5年間の予測を見てみましょう。このデータは、標準部品が実際には時間の経過とともに指数関数的にコストが高くなる理由を明確に示しています。

数字を見れば一目瞭然です。バルブの漏れやポンプのシール破損で組立ラインが停止するたびに、その経済的損失は交換部品の費用をはるかに上回ります。根本原因である材料の不備に対処することで、連鎖的に発生するメンテナンスコストを削減できるのです。

頻繁な漏れを解消するには、同じ部品を別のサプライヤーから購入するだけでは不十分です。必要なのは、材料構成を根本的に見直すことです。最も故障しやすい箇所を特定し、適切な技術セラミックスで改修することで、より安全でクリーン、そしてはるかに効率的な処理環境を実現できます。
